Lastgasp Art Laboratories - AX TONE AXE
requency divider plus manual jetlizer and fuzz with gate
The name "TONE AXE" comes from the circuit which this pedal is based on, called "frequency divider". Also the sound of this pedal is very powerful and solid like an axe.

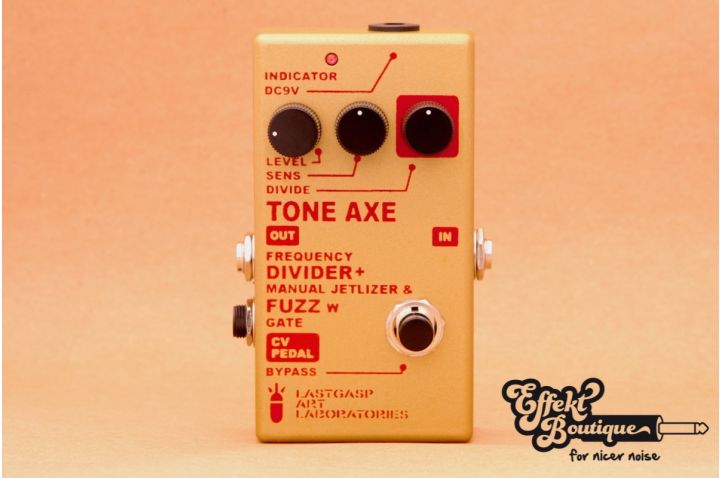

From the left; "LEVEL", "SENS", and "DIVIDE". "LEVEL" controls the overall output level when the effect is on. "SENS" controls the sensitivity of the effect. "DIVIDE" controls the frequency division. The effect sounds different depending on the input signal. If the input is a single sound of a high pitch, it is transformed to a low pitch. The "DIVIDE" knob controls pitch jumps. It distorts if the input signal has many ingredients, so the knob controls the tone of the fuzz or jet sound.
On the right side, there is an INPUT jack. The sound generated by the pedal will change depending on the input. There is a jack for an AC ADAPTER on the top.
On the left side, there are jacks for the OUTPUT and CV PEDALS. The CV PEDAL jack can be connected to a CV pedal for "DIVIDE" alterations. If you have a foot CV pedal, you can control the "DIVIDE" with your foot.
The "CV pedal" (Control Voltage pedal) is also known as an "expression pedal". Unfortunately, we do not manufacture these pedals yet. Some manufacturers make "expression pedals" and almost all of them can be used in combinations with our pedals, but effects will vary depending on the manufacturer. We recommend using the "MOOG FP-01" for the "AX - divider fuzz".
SIZE L:70mm W:115mm H:55mm
WEIGHT 280g
JACKS INPUT, OUTPUT, CV PEDAL
SWITCHES ON/OFF
CONTROLS LEVEL, SENS, DIVIDE
POWER Standard DC9V center negative (not included)
| Marke | Lastgasp Art Laboratories |
|---|
English Version below.
Allgemeine Sicherheitshinweise
• Bevor Sie das Gerät in Betrieb nehmen drehen Sie bitte alle Regler auf Minimum bzw. auf „Null“.
• Lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen.
• Bewahren Sie die Bedienungsanleitung für zukünftige Referenz auf.
•Verwenden Sie das Gerät nur für den vorgesehenen Zweck.
• Halten Sie das Gerät von Wasser, Feuchtigkeit und extremen Temperaturen fern.
• Bewahren Sie das Gerät außerhalb der Reichweite von Kindern auf.
Elektrische Sicherheit
• Vergewissern Sie sich, dass die Netzspannung mit den Angaben auf dem Gerät übereinstimmt.
•Verwenden Sie nur das mitgelieferte Netzteil oder ein gleichwertiges, von einem Fachmann empfohlenes Netzteil.
• Ziehen Sie den Netzstecker, wenn das Gerät längere Zeit nicht benutzt wird.
• Schützen Sie das Netzkabel vor Beschädigungen.
• Verwenden Sie das Gerät nicht, wenn das Netzkabel beschädigt ist.
• Vermeiden Sie den Kontakt des Geräts mit Wasser oder anderen Flüssigkeiten, um das Risiko eines elektrischen Schlages zu minimieren.
Hinweise zur Reparatur
• Reparaturen dürfen nur von qualifiziertem Fachpersonal durchgeführt werden.
• Versuchen Sie nicht, das Gerät selbst zu öffnen oder zu reparieren, da dies zu schweren Verletzungen oder Schäden am Gerät führen kann.
• Bei Funktionsstörungen oder Defekten wenden Sie sich an einen autorisierten Service-Techniker oder an uns. info@effekt-boutique.de
Warnhinweise
• Öffnen Sie das Gerät nicht. Es enthält keine vom Benutzer zu wartenden Teile.
• Stellen Sie sicher, dass die Lüftungsschlitze des Geräts nicht blockiert sind, um Überhitzung zu vermeiden.
• Verwenden Sie das Gerät nicht in der Nähe von entflammbaren Materialien oder Flüssigkeiten.
• Ziehen Sie bei Gewitter oder längeren Betriebspausen den Netzstecker, um mögliche Schäden durch Spannungsspitzen zu vermeiden.
• Setzen Sie das Gerät nicht direkter Sonneneinstrahlung oder anderen Wärmequellen aus.
• Essen Sie keinen gelben Schnee
English
General safety instructions
• Before you start using the device, please turn all controls to minimum or “zero”.
• Read the operating instructions carefully before using the device.
• Save the instruction manual for future reference.
•Use the device only for its intended purpose.
• Keep the device away from water, moisture and extreme temperatures.
• Keep the device out of the reach of children.
Electrical safety
• Make sure that the mains voltage matches the information on the device.
•Use only the included power adapter or an equivalent power adapter recommended by a professional.
• Unplug the device if the device is not going to be used for a long period of time.
• Protect the power cord from damage.
• Do not use the device if the power cord is damaged.
• Avoid contact of the device with water or other liquids to minimize the risk of electric shock.
Repair instructions
• Repairs may only be carried out by qualified specialist personnel.
• Do not attempt to open or repair the device yourself as this may result in serious injury or damage to the device.
• In the event of malfunctions or defects, contact an authorized service technician or us. info@effekt-boutique.de
Warnings
• Do not open the device. It contains no user-serviceable parts.
• Make sure the device's ventilation slots are not blocked to avoid overheating.
• Do not use the device near flammable materials or liquids.
• During thunderstorms or long breaks in operation, pull out the power plug to avoid possible damage caused by voltage peaks.
• Do not expose the device to direct sunlight or other heat sources.
• Don't eat yellow snow
Hersteller / Manufacterer:
LASTGASP ART LABORATORIES
1/27 Warraba Rd, North Narrabeen
NSW 2101 AUSTRALIA
PH: +61 4 2440 3040
www.lalweb.com
mail@lalweb.com
Imported by
Effektboutique
Riedstrasse 9
73760 Ostfildern / Germany
Tel: 0711 9583 2052
info@effekt-boutique.de
www.effekt-boutique.de
WEEE: DE 18974931
